YB 预装式变电站

产品描述

产品概述

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以时及临性用电设施等户内外场所。

产品特点

高压开关设备、变压器、低压开关设备三位一体，成套性强;高、低压保护完善，运行安全可靠，维护简单；

占地少，投资省、生产周期短、移动方便；

接线方案灵活多样；

结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；

型式多样：通用型、别墅型、紧凑型等多种样式；

高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四”功能，便于配网自动化升级。

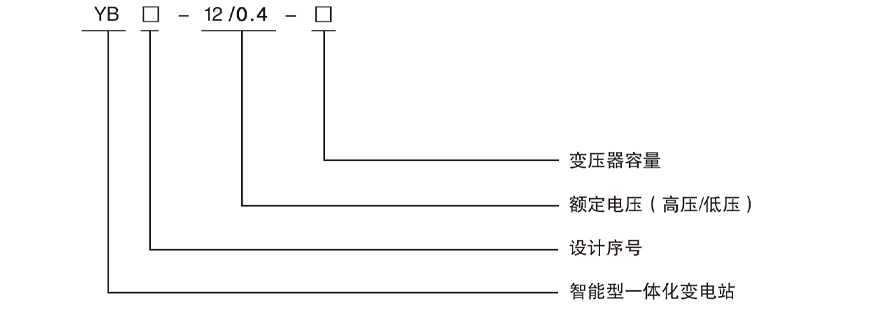

产品型号及含义

正常使用条件

海拔高度不超过1000m；

环境温度:-25C~+40C；

相对湿度:日平均值不大于95%，月平均值不大于90%；

安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

高压侧

智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级:熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用QCE4，QCE2,QCE1等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护，出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路:智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。

安装维修与使用

智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外，注意以下事项：用户收货时应按有关规定仔细检酉，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所；产品应采用专用吊具底部起吊；产品水平安放在事先做好的基础上，然后将产品底座与基础之间的缝隙用水泥沙浆抹封，以免雨水进八电缆室，通过高低压室的底封板接入高、低压电缆；

产品安装就位后应做好可靠接地，电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地。所有接地应共用一组接地装置，其接地电阻应小于4欧姆，从接地网引至本产品的接地引线应不少于两条:产品在安装完毕或维修后，投运前应进行如下项目的检验和试验；

变电站内是否清洁；

操作机构是否灵活；

主要电器的通断是否灵活可靠；

电器辅助触点的通断是否可靠准确；

表计及继电器动作是否准确无误。
