TBBZ 高压无功自动补偿装置

TBBZ系列高压无功自动补偿装置根据6KV、10KV供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行无功率自动跟踪补偿，功率因数达到0.9以上。极大的优化电能质量、节能降耗，提高输配电系统的输送容量。

全国咨询热线

0557-3620199

60秒人工响应

30分钟内给予技术咨询答复

产品概述

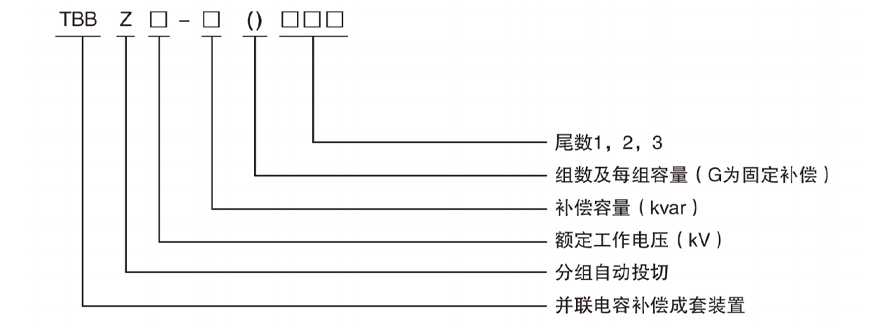

型号及含义

例如：TBB10-1500(600+900)-AK表示电压为10kV，装置容量为1500kvar，分两组自动投切，一组600kvar，一组900kvar，单是型接线，开口三角电压保护。

使用环境条件

海拔高度：不高于1000m;

环境温度：-25~+55C;

相对湿度：85%;

运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在。

主要技术数据

单台电容有喷逐式熔断器保证，每组配有避雷器起操作过电压及雷击过压保护;大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数;具有RS232/RS485标准通讯接口，并可实现“四遥”功能每组可配置电抗器抑制合闸涌流中抑制谐波放大；

额定电压：6-10kV；

额定频率：50Hz；

额定容量：100-10000kvar；

分组数量：1-5组；

电抗器参数选择:抑制合闸涌流，电抗率为0.1-1%；

抑制5次以上谐波，电抗率为6%; 抑制3次以上谐波，电抗率为12%。

产品特点

装置能在1.1倍额定工作电压的稳态过电压下长期运行;装置能在平均根值不超过1.3倍电容器组额定电流的过电流下连续运行；

装置采用真空接触器投切，可频繁操作；

每组电容设有放电线圈，在5秒内可剩余电压降致50V以下；

每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容出现故障后，可切断本组电容器，不影响其他电容器的使用。
