GGD 交流低压配电柜

产品描述

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

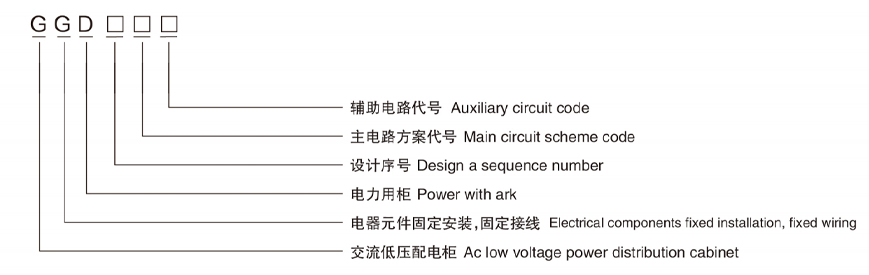

型号及含义

使用环境条件

周围空气温度不高于+40C，不低于-5°C，24h内的平均温度不得高于+35C；

户内安装使用，使用地点的海拔高度不得超过2000m；

周围空气相对湿度在最高温度为+40C时不超过50%，应在较低温度时允许有较大的相对温度(例如+20C时为90%)考虑到由于温度的变化可能会偶然产生凝露的影响；

设备安装时与垂直面的倾斜度不超过5°；

设备应安装在无剧烈震动和冲击的地方以及不足以使电器元件受到腐蚀的场所;用户有特殊要求时可与制造厂协商解决。

结构特点

(1).GGD型交流低压配电柜的柜体采用通用柜的形式，框架用8MF冷弯型钢经局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计并有20模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提高了工作效率。

(2).GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

(3).GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。

(4).柜门用转轴式活动较链与框架相连，安装、拆卸方便，门的折边处均有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

(5).装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。

(6).柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。

(7)柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

(8).柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20--IP40之间选择。

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因。对于不立即安装的产品应根据正常使用条件的规定，放置于适当的场所。

产品安装

产品的安装应按安装示意图进行，基础槽钢和螺栓由用户自备。主母线整排镀锡安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其他措施，然后用螺栓坚固。

产品在安装完毕后投入运行前需进行如下项目的检查与试验

(1).检查柜体面漆有无脱落，柜内是否干燥，清洁。

(2).电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

(3).主要电器的主辅触头的通断是否可靠、准确。

(4).仪表指示与互感器的变比及极性是否正确。

(5).母线连接是否良好，绝缘支撑件，安装件及附件是否安装牢固可靠。

(6).辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否可靠准确。

(7).电路的接点是否符合电器原理图要求。

(8).保护电路系统是否符合要求。

(8).用500伏兆欧表测量绝缘电阻值不得低于1MQ。
