GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50( 60)H额定工作电压380V(400V),(660V),额定电流为4000A及以下的发供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
型号及含义
性能指标
装置的设计符合下列标准
IEC439-1低压成套开关设备和控制设备
GB 7251 低压成套开关设备
ZBK 36001低压抽出式成套开关设备

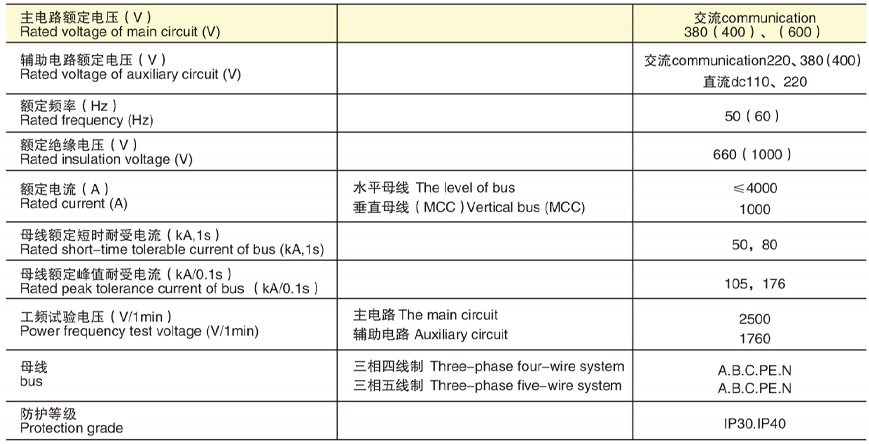

基本参数
功能单元
抽展层高的模数为160mm,分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。
抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
抽屉单元设有机械联锁装置。
主要电器元件
主要电器元件的选用原则立足于引进技术,国内能成系列批量生产,又能满足装置高性能的要求·电源及馈线单元断路器主选AH系列,也可选用其它性能更先进的Schneider公司生产的M系列、ABB公司生产的F系列。
AH型断路器具有性能好、结构紧凑、重量较轻、系列性强的特点。价格相对较低,维护使用方便,各项性能指标能满足本装置的要求。
抽屉单元( 电动机控制单元、部份馈电单元)断路器主选CM1、TG、TM30系列塑壳断路器,部份选用MOELLER公司生产的NZM-100A系列。这些开关均有性能好,结构紧凑、短飞弧或无飞弧、技术经济指标高的特点,能满足本装置的要求。
隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强并可以实现机械联锁。
熔断器主选NT系列。
交流接触器选用B系列、LC1-D系列。
