GCK低压抽出式开关柜

产品描述

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂、变电站工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。

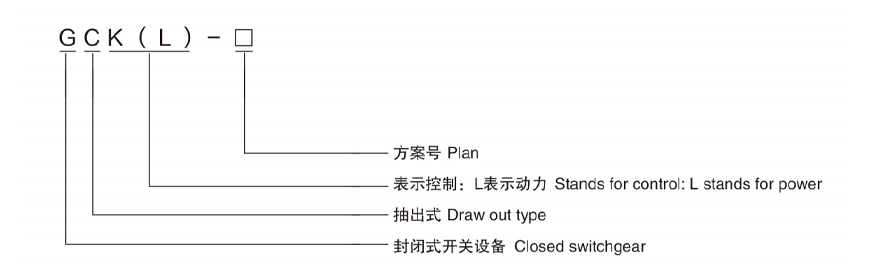

型号及含义

产品特点

本系列产品具有分断能力高，动热稳定性好，结构先进合理，电气方案切合实际，系列性。通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。

本产品符合IEC 439 NEMAICS 2-22标准、也符合GB 7251.2005《低压成套开关设备》国家标准和ZBK 36001《低压抽出式成套开关设备》专业标准。

使用环境条件

海拔不超过2000m。

周围空气温度不高于+40C，并且24h内平均温度不高于+35C，周围空气温度不低于-50C。

大气条件:空气清洁，相对湿度在温度为+40C时不超过50%，在温度较低时允许有较高的相对湿度，例如: +20C时为90%。

没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。

与垂直面倾斜不超过5°。

本产品适合以下温度运输储存:-25C~+55C，在短时间内(不超过24h)不超过+70C。

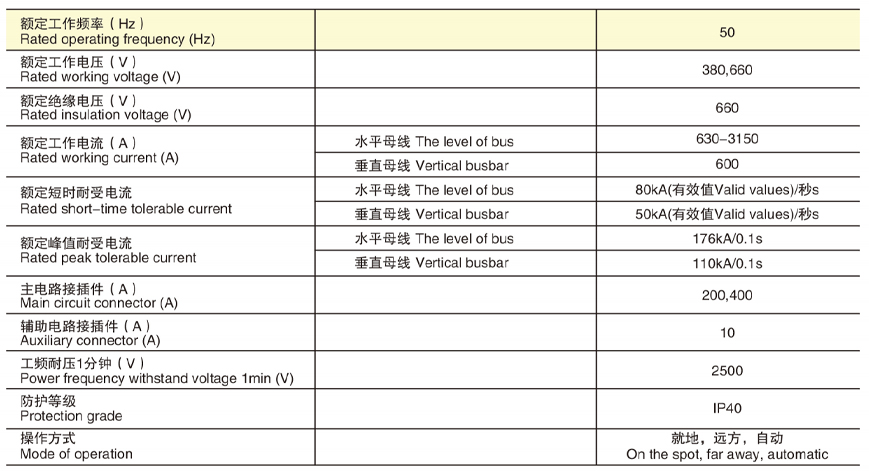

开关柜的主要技术参数

结构特征

本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板隔板、抽屉、安装支架以及母线和电器组件等零件组装成一台完整的开关柜。本柜有下列特点：

1.框架采用型钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。

2.框架及零部件安装孔按模数E=20mm变化。

3.内部结构件采用镀锌处理，外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。

4.在动力中心(PC)进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DWI5C，ME等系列，也可根据用户需要配置国外电气公司生产的各种断路器，如:ABB公司生产的F系列断路器以及智能化断路器。

5.电动机控制中心(MCC)开关柜有靠墙安装和不靠墙安装二种。其顶部都为水平母线区域。水平母线区域下面为抽屉功能

单元区域，该区域的宽度为600mm，安装抽屉功能单元区域的高度1840mm。

6.抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开并且操作机构可采用外加挂锁锁定在合闸或分闸位置。功能单元隔室之间用金属板分隔，抽屉具有良好的互换性并具有工作位置、试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可拉动抽展左边的拉板抽屉可解除定位。进入下一个位置，抽屉抽出柜外时还具备防脱落功能。

7.在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型和同样的水平母线位置，从而保证了抽展式与固定式柜体能够并排使用。

8.母线系统柜体的母线采用三相五线制，水平母线额定电流在1250A及以下时采用单母线。水平母线额定电流在1250A以上时采用双母线。柜与柜之间的水平母线采用连接块搭接，垂直母线采用聚碳酸脂工程塑料外壳封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶的前部，保护母线PE)设置在柜底部，并与柜体的隔板，门相连，从而保证了接地连续性。

9.在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。

10.柜体外壳防护等级为IP40。
